Блоки ФБС, то есть готовые бетонные прямоугольники заводского литья, используют для стен подвала и цоколя. Сборный фундамент из таких блоков ставят краном за один-два дня. Не нужно ждать, пока бетон наберёт прочность, работать можно в любой сезон. Разбираемся, какие блоки бывают, как устроен фундамент из ФБС и когда он выгоднее монолитной ленты.
Что такое блоки ФБС
ФБС расшифровывается как «фундаментные блоки стеновые». Это прямоугольные бетонные изделия, которые отливают на заводе в стальных формах. На торцах у блока выемки: при укладке в ряд они образуют вертикальные пазы, которые заполняют раствором.
Делают блоки из тяжёлого бетона класса В7,5-В15 (марки М100-М200). Бетон работает на сжатие, то есть хорошо держит вес сверху. На растяжение и изгиб он слабее, поэтому поверх блоков обязательно заливают армопояс.
Требования к блокам прописаны в отдельном стандарте. Заводской блок отличается от самодельного точной геометрией: допуск по длине всего 13 мм. Благодаря этому ряды ложатся ровно, а швы получаются одинаковой толщины.
Зачем нужен сборный фундамент, если можно залить монолитный? Скорость. Монолитная лента набирает рабочую прочность 28 дней, нагружать её раньше нельзя. Блоки ФБС готовы сразу: утром кран поставил, вечером можно класть перекрытие.
Размеры и маркировка ФБС

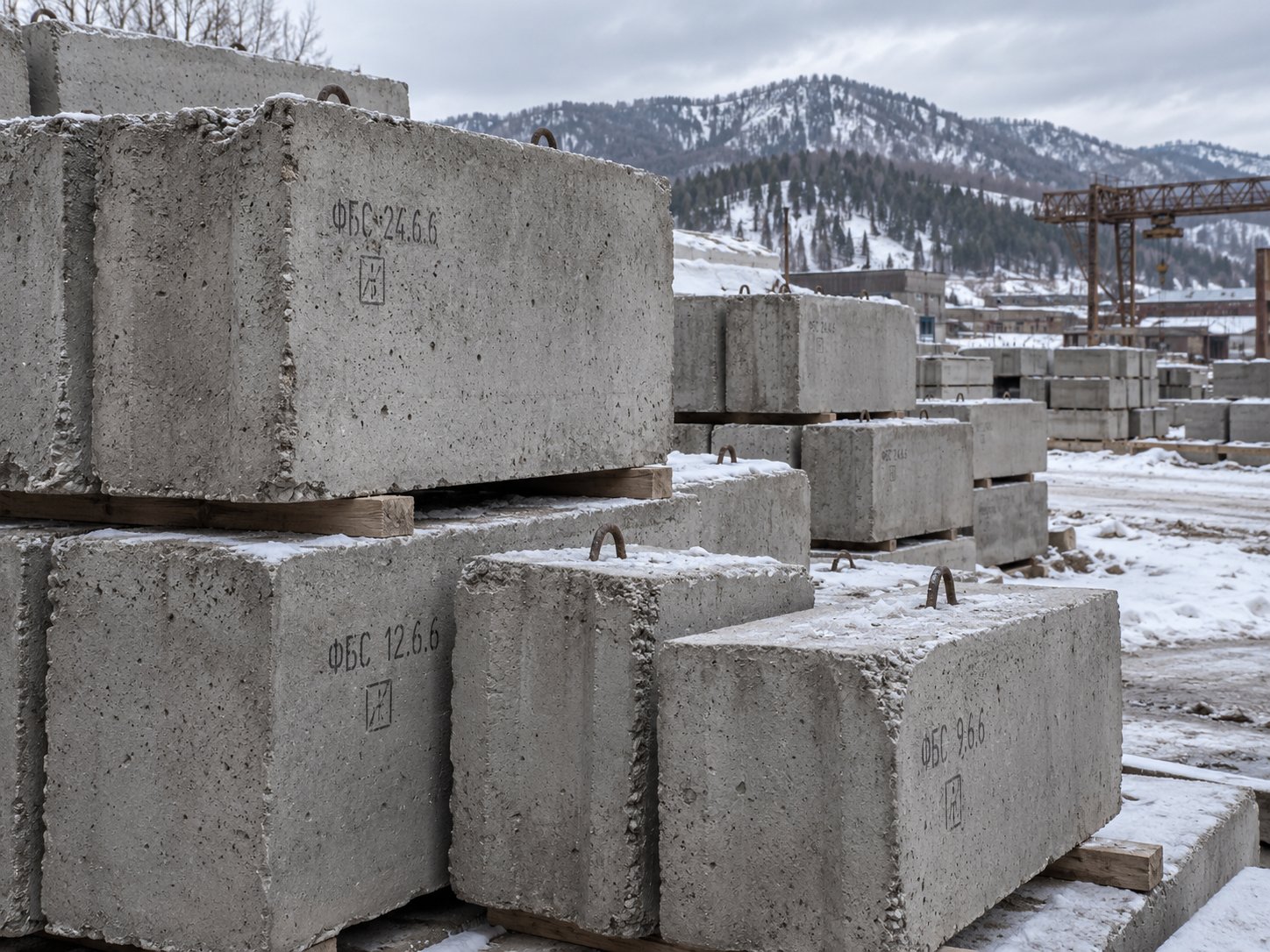

Маркировка блока читается просто. Берём надпись ФБС 24.6.6-Т. Расшифровка: длина 2 380 мм, ширина 600 мм, высота 580 мм. Буква Т означает тяжёлый бетон. Цифры округлены в дециметрах: 24 это 2 380, 6 это 600 и 580.
Основные типоразмеры блоков ФБС, которые выпускают заводы:
| Марка | Длина, мм | Ширина, мм | Высота, мм | Вес, кг |
|---|---|---|---|---|
| ФБС 24.6.6-Т | 2 380 | 600 | 580 | 1 960 |
| ФБС 24.5.6-Т | 2 380 | 500 | 580 | 1 630 |
| ФБС 24.4.6-Т | 2 380 | 400 | 580 | 1 300 |
| ФБС 24.3.6-Т | 2 380 | 300 | 580 | 970 |
| ФБС 12.6.6-Т | 1 180 | 600 | 580 | 960 |
| ФБС 12.5.6-Т | 1 180 | 500 | 580 | 790 |
| ФБС 12.4.6-Т | 1 180 | 400 | 580 | 640 |
| ФБС 9.6.6-Т | 880 | 600 | 580 | 700 |
| ФБС 9.4.6-Т | 880 | 400 | 580 | 470 |
| ФБС 9.3.6-Т | 880 | 300 | 580 | 350 |
Ширину блока подбирают под толщину стены. Для дома из газобетона со стеной 400 мм блок нужен 400 мм или шире. Для каркасного дома хватает 300 мм. Длину комбинируют: двухметровые блоки идут по прямым участкам, метровые и короткие добирают углы и проёмы.
Вес самого ходового блока ФБС 24.4.6 составляет 1 300 кг. Такой блок руками не поднять, нужен кран или манипулятор. Для справки: автокран на 16 т ставит блоки дома за один рабочий день. Манипулятор на 7 т тоже справляется, но по опыту стоит дороже.
Когда фундамент из ФБС подходит, а когда нет
Сборный фундамент выбирают не потому, что он дешевле. По материалу он обходится примерно так же, как монолитная лента, а иногда дороже. Выбирают его ради скорости и удобства.
Когда подходит.
- Нужен подвал или высокий цоколь. Стены подвала из блоков собирают за день. Монолитные стены подвала заливают за несколько приёмов и ждут набора прочности.
- Строительство зимой. Монолитный бетон при минусе приходится прогревать, и это отдельная статья расходов. Блоки ФБС ставят в любую погоду. Раствор в швы замешивают с противоморозными добавками, и этого достаточно. Подробнее о зимнем бетонировании в статье фундамент зимой.
- Сжатые сроки. Кран ставит блоки за день, стены готовы сразу. На монолитную ленту с опалубкой, армированием и набором прочности уходит три-четыре недели.
- Плотный грунт без высокой воды. На сухом суглинке и глине сборная лента работает надёжно.
Когда не подходит.
- Высокие грунтовые воды. Швы между блоками пропускают воду. На участке с водой выше полутора метров подвал из ФБС потечёт даже с гидроизоляцией. Тут надёжнее монолитная лента или монолитная плита. Как вода на участке влияет на выбор, подробнее в статье грунтовые воды и фундамент.
- Пучинистый грунт без дренажа. Суглинок зимой расширяется и давит на стенки. Монолит это выдерживает. Сборная кладка расходится по швам.
- Нестандартная форма фундамента. Блоки прямоугольные. Если дом с эркерами, скруглениями и сложным контуром, из блоков его не выложить. Такой контур заливают монолитом.
- Лёгкая постройка без подвала. Для бани или беседки ФБС избыточны. Проще и дешевле винтовые сваи или буронабивные.
Сборный и монолитный фундаменты это два варианта ленточного типа. Общий обзор всех типов, от свай до плиты, собран в статье виды фундаментов.
Устройство фундамента из ФБС: пирог слоёв
Сборный фундамент это не просто блоки в яме. Каждый слой выполняет свою задачу.
Снизу вверх:
- Грунт основания. Дно котлована или траншеи зачищают до ненарушенного слоя. По нормам СП 22.13330.2016 «Основания зданий и сооружений» фундамент должен опираться на грунт с известной несущей способностью.
- Песчаная подушка. Тонкий слой 5-10 см. Его задача только выровнять дно. Толстая подсыпка 20-30 см без послойного уплотнения ухудшает основание. Блоки проседают неравномерно, и по швам идут трещины.
- Фундаментные плиты ФЛ (если нужно увеличить площадь опоры). Это трапециевидные железобетонные подушки шире блоков. Их кладут под первый ряд ФБС. Для лёгких домов на плотном грунте ФЛ не нужны, блоки ставят прямо на песок.
- Ряды блоков ФБС. Обычно 3-5 рядов в зависимости от глубины. Блоки кладут с перевязкой: вертикальный шов верхнего ряда приходится на середину блока нижнего. Между рядами раствор М100-М150 толщиной 1-2 см.
- Армопояс. Монолитная бетонная полоса сечением примерно 200×300 мм поверх верхнего ряда блоков. Внутри арматурный каркас из 4-6 стержней. Армопояс превращает отдельные блоки в цельную раму и не даёт кладке разъехаться. Требования к арматуре прописаны в СП 63.13330.2018 «Бетонные и железобетонные конструкции». Подробнее о каркасе в статье армирование фундамента.
- Гидроизоляция. По наружной стороне стены, от подошвы до верха цоколя. Минимум: обмазочная битумная мастика. При подвале или воде рядом рулонная оклеечная мембрана поверх мастики.
Обратите внимание: армопояс обязателен всегда. Без него кладка из блоков работает как стопка кубиков: каждый сам по себе. Первая неравномерная просадка раскроет швы.
Монтаж блоков ФБС: порядок работ
Монтаж идёт быстро, если площадка подготовлена. Вот последовательность.
1. Котлован или траншея. Ширина котлована на 50-80 см шире стены с каждой стороны. Этот запас нужен для гидроизоляции и обратной засыпки. На доме 8×10 м экскаватор копает котлован за день.
2. Зачистка дна и подушка. Дно выравнивают вручную, насыпают 5-10 см песка и трамбуют виброплитой. Отметку проверяют нивелиром. Перепад по всей длине не больше 2-3 см. Если грунт слабый и нужна увеличенная опора, на песок кладут плиты ФЛ.
3. Первый ряд блоков. Начинают с углов и пересечений стен. Блок опускают краном, стропальщик направляет. Выставляют по шнуру и нивелиру. Между блоками оставляют зазор 2-3 см, который заполняют раствором.
4. Следующие ряды. Кладут с перевязкой: каждый вертикальный шов смещён относительно нижнего минимум на четверть длины блока, а лучше на половину. Раствор наносят на горизонтальную поверхность нижнего ряда и на торцы блоков. Толщина шва 1-2 см.
5. Армопояс. По верху последнего ряда ставят опалубку высотой 20-30 см. Внутрь укладывают каркас из 4 продольных стержней диаметром 12 мм и хомутов 6-8 мм с шагом 20-25 см. Заливают бетоном В20-В25. Подробности по маркам бетона в статье какой бетон нужен для фундамента.
6. Гидроизоляция и обратная засыпка. После того как армопояс набрал прочность, наружную сторону стены промазывают мастикой или оклеивают мембраной. Пазухи засыпают песком или вынутым грунтом послойно, с трамбовкой каждые 20-30 см.
По времени: от начала земляных работ до готового фундамента уходит 5-7 дней, из которых сам монтаж блоков занимает один день. Для сравнения: монолитная лента того же размера делается 3-4 недели с набором прочности. Полный расчёт объёмов, свай и бетона разобран в статье расчёт фундамента.

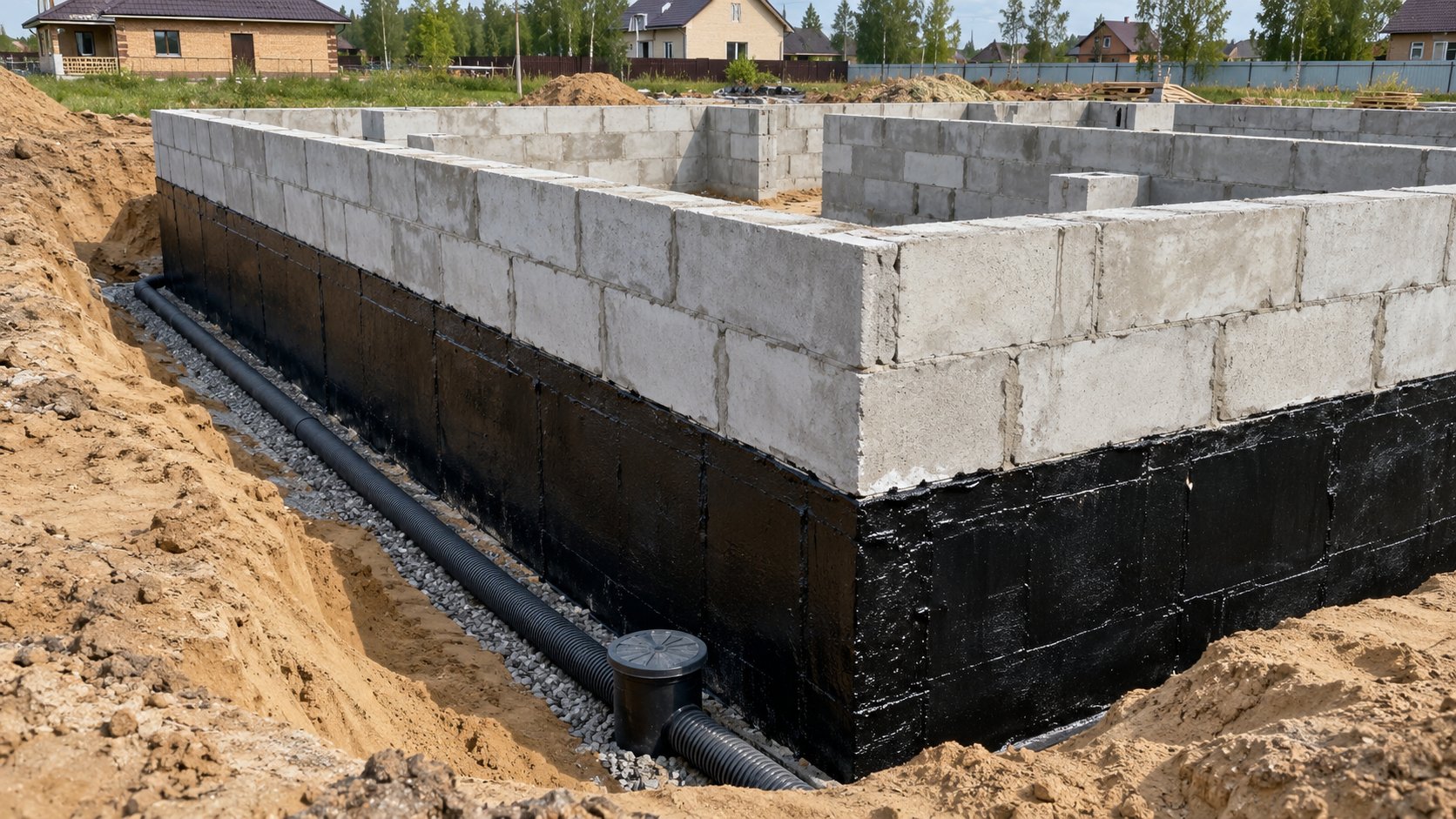

Гидроизоляция фундамента из ФБС
Главная слабость сборного фундамента: швы. Монолит это цельный массив бетона, вода ищет путь через толщу и обычно не находит. У ФБС каждый горизонтальный и вертикальный шов это дорожка для воды.
Поэтому гидроизоляция фундамента из блоков обязательна всегда, даже если вода на участке глубоко.
Минимальный вариант: обмазочная изоляция. Наружную стену от подошвы до верха цоколя покрывают битумной мастикой в два слоя. Этого хватает на сухих участках без подвала.
Надёжный вариант: оклеечная мембрана. Поверх мастики наклеивают рулонный материал: профилированную мембрану или наплавляемый рубероид. Так делают, когда есть подвал или когда вода поднимается хотя бы сезонно.
Типичная ошибка: пытаться защитить подвал из ФБС изнутри. Инъекции, внутренняя обмазка, герметики в швы, всё это временные заплатки. Вода продолжает давить снаружи и находит новые пути. Работает только наружная защита: мембрана плюс пристенный дренаж, то есть перфорированная труба по периметру фундамента, которая отводит воду в колодец.
Дополнительно: утеплённая отмостка по периметру дома отводит дождевую и талую воду от стены. Без неё вода стекает вдоль фундамента и насыщает грунт у швов.
Как грунтовая вода влияет на фундамент и что с этим делать, разобрали подробнее в статье грунтовые воды и фундамент. А про утепление подземной части в статье утепление фундамента.
Частые ошибки и чем грозят
1. Нет перевязки швов. Вертикальный шов проходит через два ряда подряд. Такая стена раскалывается по этому шву при малейшей подвижке грунта. Перевязка минимум на четверть длины блока. Лучше на половину.
2. Толстая подушка без уплотнения. На форумах Екатеринбурга типичная история: проект велел отсыпать 20 см гравийно-песчаной смеси после экскаватора. Но по нормам фундамент ставят на ненарушенный грунт. Под ФБС достаточно 5 см песка на выравнивание. Лишняя подсыпка без уплотнения это мягкая подложка, и блоки проседают неравномерно.
3. Нет армопояса. Блоки без армопояса работают как стопка кубиков: каждый сам по себе. При пучении или просадке угла кладка расходится. Армопояс связывает все блоки в жёсткую раму.
4. Трещины по швам. Цоколь из четырёх рядов ФБС на плите: через пять лет трещины по швам, один блок лопнул под окном. Частая причина: вода через пазухи котлована неравномерно замачивает грунт под основанием. Одна сторона дома мокрая, другая сухая. Грунт ведёт себя по-разному, и фундамент перекашивает. Решение: обратная засыпка с трамбовкой и гидроизоляция сразу после монтажа.
5. Экономия на гидроизоляции. Подвал из ФБС без наружной мембраны потечёт. Это вопрос времени, не вероятности. Заделка изнутри не поможет. Если подвал уже течёт, единственный путь: откопать стену снаружи, наклеить мембрану и сделать дренаж. Это дороже, чем сделать гидроизоляцию на этапе стройки, в несколько раз.
Если трещины уже пошли и фундамент нуждается в ремонте, варианты разобраны в статье ремонт и усиление фундамента.
Сколько стоит фундамент из ФБС в Екатеринбурге
Считаем на доме 8×10 м с одной внутренней стеной. Периметр 36 м плюс стена 8 м, итого 44 м. Глубина четыре ряда блоков, то есть около 2,3 м. Блок ФБС 24.4.6.
| Статья расходов | Что входит | Примерная сумма |
|---|---|---|
| Блоки ФБС | 70-80 блоков ФБС 24.4.6 с доборными | 140 000 - 170 000 ₽ |
| Доставка и кран | Доставка блоков длинномером, автокран на день | 25 000 - 40 000 ₽ |
| Земляные работы | Котлован экскаватором, зачистка, вывоз грунта | 45 000 - 65 000 ₽ |
| Монтаж | Работа бригады: укладка блоков, раствор в швы | 40 000 - 55 000 ₽ |
| Армопояс | Опалубка, арматура, бетон В20-В25 | 35 000 - 50 000 ₽ |
| Гидроизоляция | Мастика и рулонная мембрана по наружной стороне | 30 000 - 45 000 ₽ |
| Обратная засыпка | Послойная засыпка пазух с трамбовкой | 10 000 - 15 000 ₽ |
| Итого | 325 000 - 440 000 ₽ |
Вилка для дома 8×10 м на суглинке, Екатеринбург и ближайшие города: Первоуральск, Нижний Тагил, Сысерть. За городом цена растёт из-за доставки блоков и техники. Точная сумма считается после замера на участке.
Для сравнения: монолитный ленточный фундамент того же размера стоит 290-380 тысяч. По деньгам ФБС выходит примерно так же или на 10-15% дороже. Зато быстрее на две-три недели, потому что не нужно ждать набора прочности. Цены на все виды фундамента в одном месте: фундамент под дом в Екатеринбурге.
Нормативы по подготовке основания и допускам при монтаже прописаны в СП 70.13330.2012 «Несущие и ограждающие конструкции». Требования касаются толщины швов, перевязки и допустимых отклонений от вертикали.
Если тип уже выбран и нужна смета под ваш дом, напишите размеры и адрес участка. Расчёт, схема раскладки блоков и вилка по цене на странице фундамент из блоков ФБС под ключ.
Коротко
- ФБС, то есть фундаментные блоки стеновые, готовые бетонные прямоугольники заводского литья. Из них собирают стены подвала и цоколь.
- Основные размеры: длина 880-2 380 мм, ширина 300-600 мм, высота 580 мм. Вес от 350 до 1 960 кг. Нужен кран.
- Сборный фундамент быстрее монолитного: монтаж за день, не нужно ждать набора прочности. По цене примерно одинаково.
- Подходит для домов с подвалом на плотном грунте. Не подходит при высокой воде и сильном пучении.
- Пирог: подушка 5-10 см, плиты ФЛ (если нужны), ряды блоков с перевязкой, армопояс, гидроизоляция.
- Гидроизоляция обязательна всегда. Швы между блоками самое слабое место. Только наружная мембрана, не изнутри.
- Цена под ключ в Екатеринбурге для дома 8×10 м: 325-440 тысяч ₽.
