Столбчатый фундамент, это отдельные бетонные опоры (столбы), расставленные под углами и стенами дома. Столбы связывают балкой сверху, и на эту раму ставят каркас. Разбираемся, когда такой фундамент работает, для каких домов он годится, а когда лучше не рисковать.
Что такое столбчатый фундамент и как он устроен

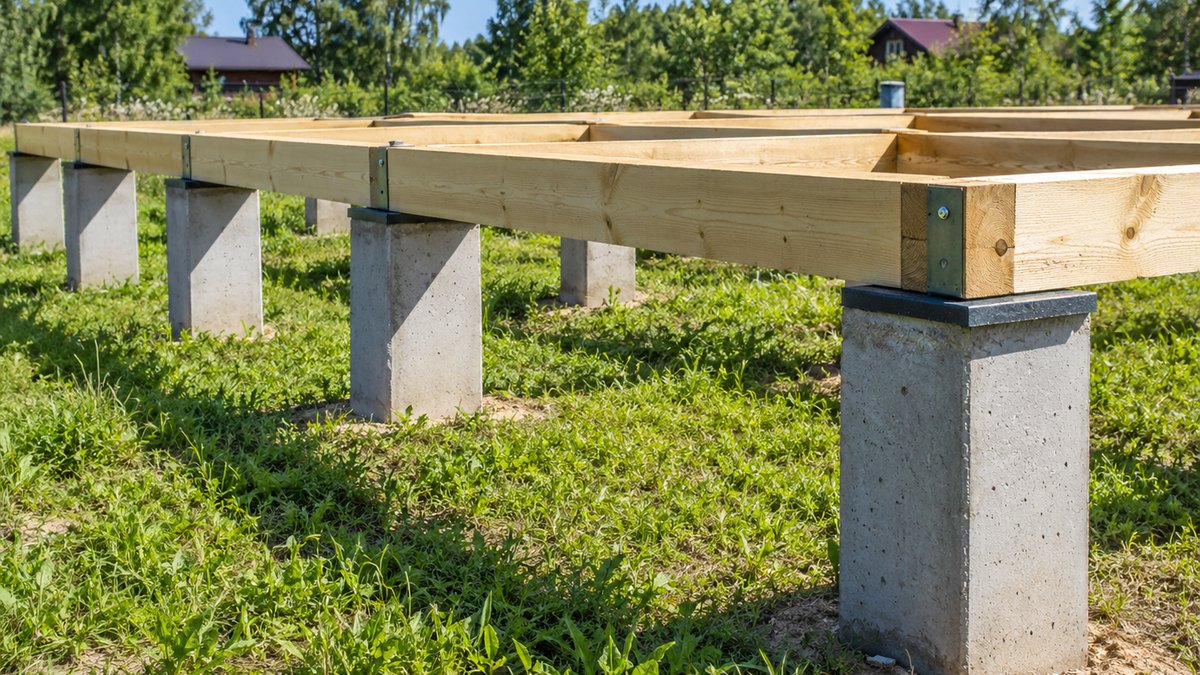

Принцип простой. Вместо сплошной ленты или плиты под домом стоят отдельные столбы. Каждый столб опирается на дно ямы. Сверху столбы связаны обвязкой: деревянным брусом или железобетонной балкой (ростверк, то есть горизонтальная рама, которая держит всё вместе).
Столбы ставят по определённой схеме:
- в каждый угол дома;
- на пересечениях внутренних стен;
- с шагом 1,5-2,5 м по контуру;
- отдельно под тяжёлое оборудование: печь, камин, котёл.
На баню 3×4 м хватает 9-12 столбов. На дом 6×8 м нужно 15-20 штук. Точное число зависит от веса дома и несущей способности грунта. Как считают нагрузки, разобрали в статье про расчёт фундамента.
Для каких построек подходит
Столбчатый фундамент рассчитан на лёгкие постройки. Вот что на него можно ставить без оговорок:
- каркасный дом в один этаж;
- бревенчатый или брусовой дом;
- баня из бруса или каркасная;
- веранда, терраса, беседка;
- хозблок, сарай, мастерская;
- забор на ровном участке.
Каркасный двухэтажный дом тоже ставят на столбы, но тут нужен расчёт: вес двух этажей с крышей, мебелью и снегом доходит до 20 тонн. Столбы выдержат, если грунт плотный.
А вот что на столбы ставить нельзя:
- дом из газобетона или кирпича в два этажа и выше;
- любой дом на слабом грунте (торф, насыпной, водонасыщенная глина);
- дом с подвалом или цокольным этажом.
Для тяжёлых домов лучше ленточный фундамент или монолитная плита. На слабом грунте работают винтовые сваи: они проходят сквозь торф и опираются на плотный слой.
Виды столбчатого фундамента
Столбы отличаются материалом и способом установки. Вот основные варианты:
Монолитные бетонные столбы

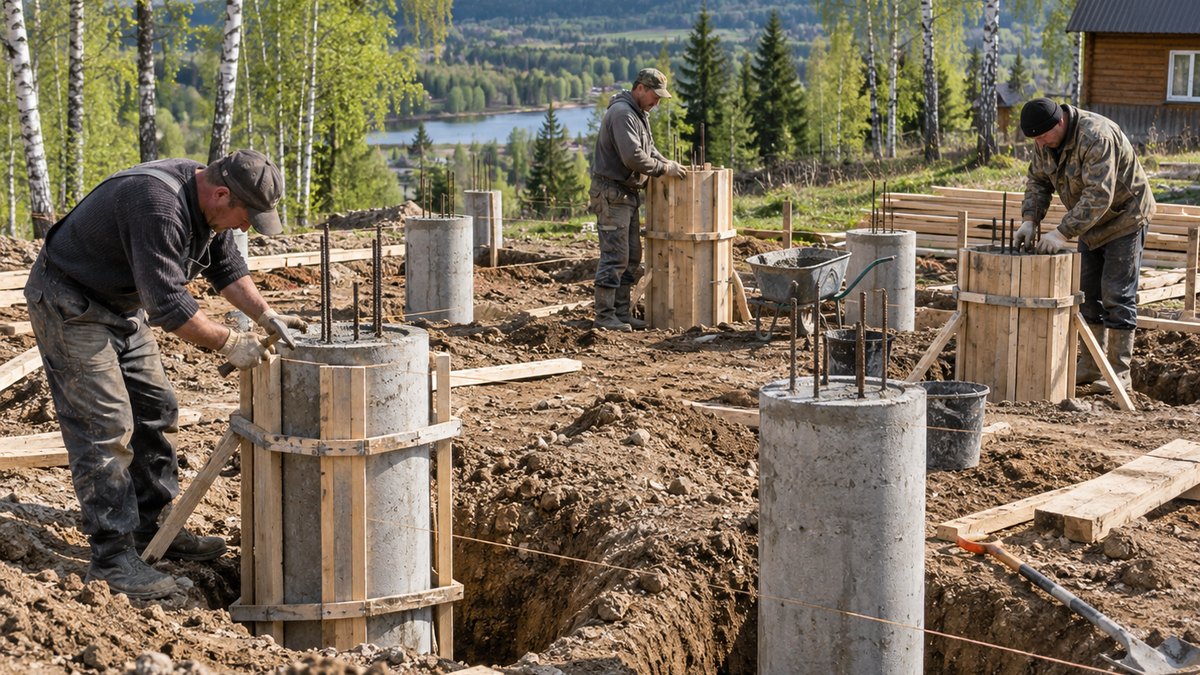

Бурят или копают яму, ставят опалубку (форму из досок или трубы), вяжут арматурный каркас и заливают бетоном. Самый надёжный вариант. Бетон марки М250-М300 (прочность 260-390 кг на квадратный сантиметр). Подробнее о марках, какой бетон выбрать для фундамента.
Столбы из блоков ФБС
ФБС, это фундаментные блоки стеновые: готовые бетонные кирпичи размером 20×20×40 см. Их кладут друг на друга на раствор. Быстрее монолита (не нужно ждать набора прочности), но чуть слабее: швы между блоками, точка, через которую проходит влага.
Столбы из труб
В пробуренную скважину опускают металлическую или асбестоцементную трубу и заливают бетоном. Труба работает как несъёмная опалубка. Способ хорош тем, что не нужно копать широкую яму: бур делает скважину ровно под диаметр трубы.
| Вид столба | Скорость | Прочность | Цена за штуку |
|---|---|---|---|
| Монолитный бетонный | 28 дней на набор прочности | высокая | от 5 400 ₽ |
| Из блоков ФБС 20×20×40 | 1 день на кладку | средняя | от 3 800 ₽ |
| Труба с заливкой | 7-10 дней на набор | средняя-высокая | от 4 200 ₽ |
Столбчатый или свайный: в чём разница
Путают часто. По виду похожи: и там, и там отдельные опоры под домом. Но работают они по-разному.
Столб стоит в неглубокой яме (0,5-1,5 м) и опирается на дно. Свая проходит сквозь слабый грунт и держится за плотный слой на глубине 2-4 м и глубже.
| Параметр | Столбчатый | Свайный |
|---|---|---|
| Глубина | 0,5-1,5 м | 2-6 м |
| Принцип | стоит на дне ямы | прошивает слабый грунт до плотного |
| Какой грунт | только устойчивый | любой, включая торф и насыпной |
| Какой дом | лёгкий: каркас, брус, бревно | любой, вплоть до кирпича и бетона |
| Пучение | выдавливает, если заглубить мелко | не выдавливает: опора ниже зоны промерзания |
| Цена за точку | от 3 800 ₽ | от 3 900 ₽ (винтовая) |
Если грунт плотный и дом лёгкий, столбчатый фундамент выигрывает по цене. Если грунт слабый или дом тяжёлый, столбы не вариант, и нужны сваи.
Грунты Екатеринбурга: где столбы работают, а где нет
Вокруг Екатеринбурга преобладают суглинки. Суглинок, это грунт, который состоит из смеси глины, песка и мелких камней. Плотный суглинок держит хорошо (2,5-3,5 кг на квадратный сантиметр), столбы на нём стоят нормально.
Проблемы начинаются, когда суглинок мокрый. Вода в глинистой части зимой замерзает, грунт расширяется и выдавливает столб вверх. Это морозное пучение: пучинистый грунт, то есть грунт, который набухает зимой из-за замёрзшей воды. На Урале пучение серьёзное: подъём на 5-10 см за зиму не редкость. Подробнее про пучение и глубину промерзания писали в отдельной статье.
Где столбчатый фундамент в Екатеринбурге работает:
- участки на плотном суглинке с водой ниже 2 м;
- песчаные грунты (Берёзовский, Среднеуральск);
- скальные и полускальные основания (западная часть города, к горам).
Где не работает:
- поймы Исети и Патрушихи: вода высоко, торф;
- насыпные грунты в старых промзонах: Уралмаш, ВИЗ;
- участки с перепадом высот больше метра на длину дома.
Точно понять, что за грунт на участке, можно только бурением. На замере мы бурим пробные скважины ручным буром и смотрим, что лежит на глубине. Подробнее о грунтовых водах и геологии участка разобрали в отдельном разборе.
Сколько стоит столбчатый фундамент в Екатеринбурге
Цена складывается из трёх частей: столбы, обвязка и земляные работы.
| Что входит | Единица | Цена |
|---|---|---|
| Монолитный столб (бурение + арматура + бетон М300) | 1 шт. | от 5 400 ₽ |
| Столб из блоков ФБС | 1 шт. | от 3 800 ₽ |
| Обвязка брусом 150×150 | п. м. | от 1 200 ₽ |
| Железобетонный ростверк | п. м. | от 4 500 ₽ |
| Земляные работы (бурение ямы) | 1 шт. | от 800 ₽ |
Пример. Баня 3×4 м, 12 монолитных столбов, обвязка брусом по периметру (14 п. м):
- столбы: 12 × 5 400 = 64 800 ₽;
- обвязка: 14 × 1 200 = 16 800 ₽;
- бурение: 12 × 800 = 9 600 ₽;
- итого: около 91 000 ₽.
Для сравнения: винтовые сваи под ту же баню обойдутся в 80-100 тысяч. По деньгам разница небольшая, но сваи не боятся пучения и подходят для слабых грунтов.
Ошибки при строительстве столбчатого фундамента
Вот что чаще всего идёт не так на наших объектах.
Мелкое заглубление на пучинистом грунте

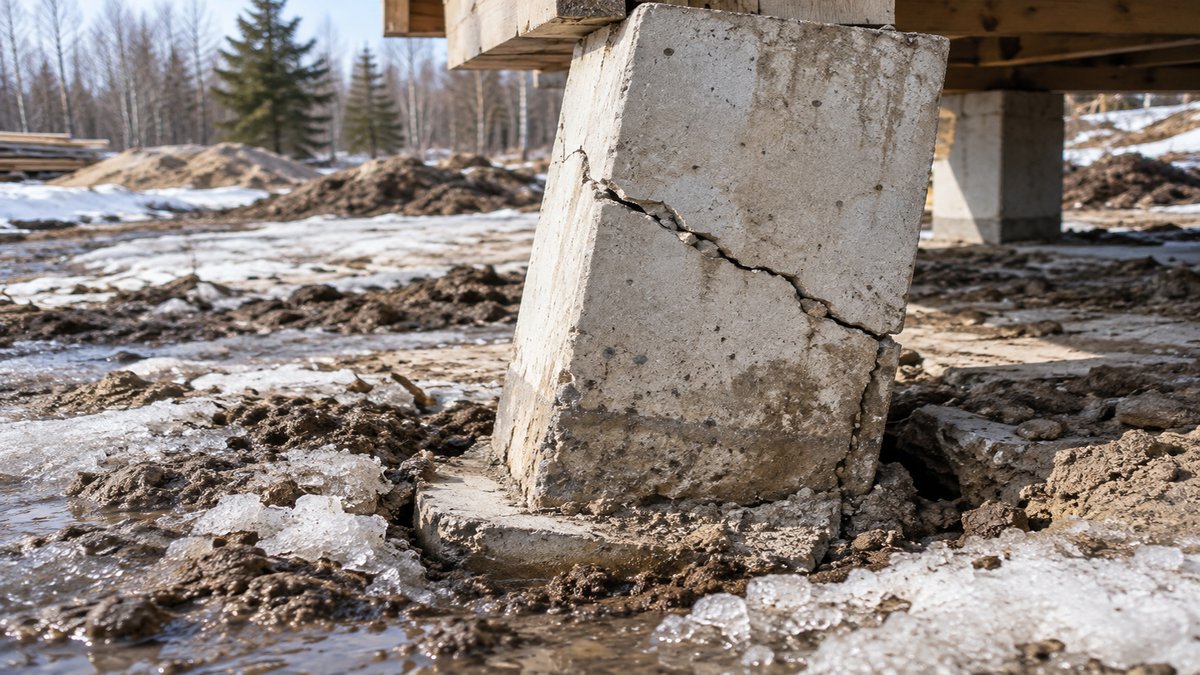

Столб поставили на 40 см, а промерзание по Екатеринбургу 1,8 м. За зиму грунт поднял столб на 6-8 см. Дом перекосило, дверь перестала закрываться.
Правильно: заглублять ниже отметки промерзания или делать утеплённую отмостку (бетонная полоса вокруг фундамента с утеплителем под ней, она не даёт грунту промерзать рядом со столбом). Про утепление и отмостку писали подробно.
Нет обвязки
Столбы стоят, а бруса сверху нет. Дом опирается на отдельные точки. При неравномерной осадке один угол уходит вниз, по стенам идут трещины.
Столбы на торфе или насыпном грунте
Торф сжимается под нагрузкой годами. Столб на торфе просядет, причём неравномерно: там где торф толще, столб уйдёт глубже. Итог, перекос всего дома.
На торфяных участках нужны сваи, которые пройдут торф насквозь. Буронабивные сваи, это бетонные столбы, залитые прямо в пробуренную скважину на глубину 3-6 м. Они и винтовые сваи подходят для слабых грунтов. Подробнее про буронабивные.
Неправильное армирование
В столбе должен быть арматурный каркас: минимум четыре стержня диаметром 10-12 мм с поперечными хомутами. Без арматуры бетон держит только сжатие, а при боковом давлении грунта трескается. Подробнее о правилах армирования, в отдельной статье.
Когда столбчатый фундамент выгоднее ленты
Лента дороже столбов в два-три раза: бетона и арматуры уходит больше, копать нужно сплошную траншею, а не отдельные ямы.
Но лента даёт сплошную опору. Дом стоит не на точках, а на полосе бетона по всему периметру. Это критично для тяжёлых стен и неоднородных грунтов.
Правило простое:
- дом лёгкий (каркас, брус) + грунт устойчивый = столбы;
- дом тяжёлый (газобетон, кирпич) или грунт ненадёжный = лента или плита;
- грунт слабый (торф, высокая вода) = сваи.
Какой тип фундамента подходит именно вашему дому и участку, разобрали в подробном сравнении «Какой фундамент выбрать».
Коротко
- Столбчатый фундамент, это отдельные бетонные опоры под углами и стенами дома, связанные обвязкой сверху.
- Подходит для лёгких построек: каркасный дом, баня, веранда, хозблок.
- Не подходит для тяжёлых домов (кирпич, газобетон в два этажа), торфа и насыпного грунта.
- Отличается от свайного тем, что столб стоит на дне ямы (0,5-1,5 м), а свая проходит до плотного слоя на 2-6 м.
- По Екатеринбургу: один монолитный столб от 5 400 ₽, из блоков от 3 800 ₽.
- Главные ошибки: мелкое заглубление на пучинистом грунте, отсутствие обвязки, установка на торф.
- На суглинках Урала столбы заглубляют ниже 1,8 м или защищают утеплённой отмосткой.
